USO

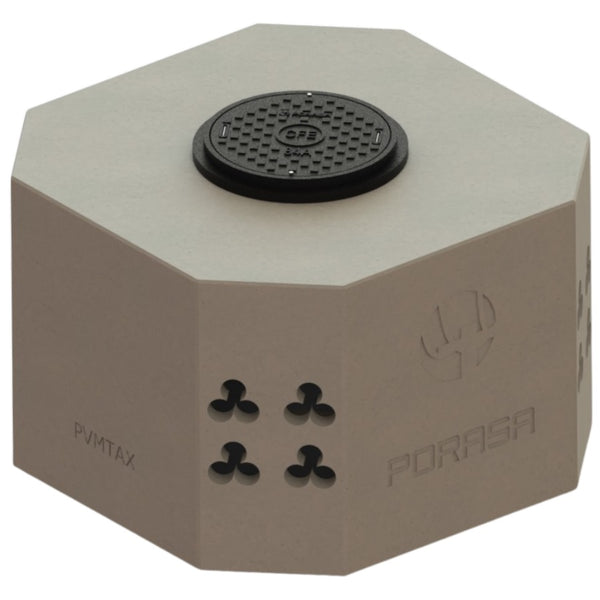

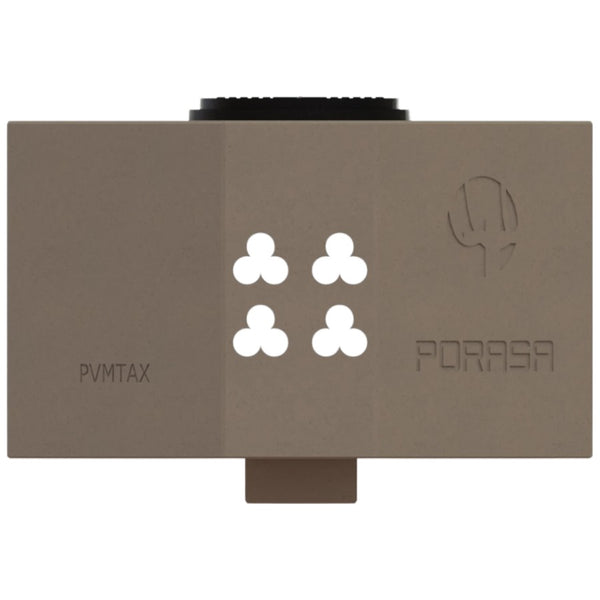

Estructura prefabricada de concreto de gran capacidad y resistencia, diseñada para formar nudos complejos (intersecciones de 4 vías) en redes de distribución subterránea de media tensión. Se instala en el arroyo de la vialidad, por lo que su estructura está calculada para soportar cargas vehiculares pesadas (trá co H-20/H-25). Permite el alojamiento, empalme y mantenimiento de múltiples circuitos eléctricos.

ESPECIFICACIONES

Concreto hidráulico reforzado con acero estructural de alto límite elástico.
Resistencia a compresión f’c ≈ 250 kg/cm².
Fabricado bajo norma CFE PVMT A-X (Arroyo Tipo X).
Dimensiones aproximadas: 260 × 260 × 150 cm (L × A × H).
Acabado liso natural con interiores optimizados para la instalación de herrajes .
Uso en tránsito vehicular pesado (Arroyo).
Peso aproximado: 6053.68 kg.

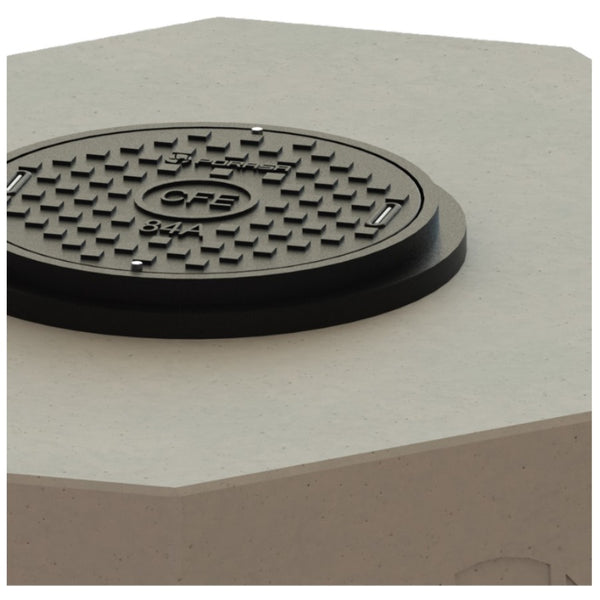

Incluye marco y tapa de Fierro Fundido de alta resistencia, diseñados para soporta el desgaste por fricción y el peso directo de los vehículos.
Producto con aviso en SIGLA 03.

Descarga la Ficha Tecnica Aqui

Pozo Visita Media Tension Arroyo X CFE PVMTAX Fierro Fundido
